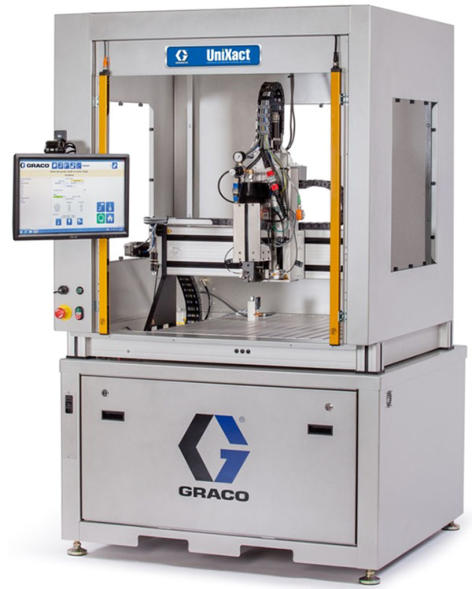

Soluciones para dispensado de precisión con UniXact
CAMINO AL ITESO 8900
INTERIOR 1F
PARQUE INDUSTRIAL PROLOGIS
TLAQUEPAQUE, JALISCO
MEXICO, C.P. 45608
TELEFONO: +52 (33) 3122 2021
youtube
facebook
google+
linkedin
twitter
correo
privacidad
mapa de sitio
Características
•
Controles de operador integrados fáciles e intuitivos
•
Capacidad de carga de 50 lbs (22.5 kg)
•
200 mm/s punto a punto; Velocidad de dispensado de
100 mm/s - Depende del material y de la aplicación
•
Precisión repetible ± 0.05 mm (0.002 pulg.)
•
Dispensado automatizado con precisión de muchos
tipos de fluidos - especializado en materiales difíciles de
manejar como aislantes térmicos y materiales de dos
componentes (2K)
•
Motores servoaccionados para X, Y, Z y eje de
distribución (theta o válvula dispensadora)
•
Opciones de agujas - Calibración y limpieza automática de la aguja
•
Placas de montaje personalizables y anidamiento
•
Correderas Y opcionales para aumentar el tiempo de ciclo
•
Cortina de luz y sistema de bloqueo de seguridad
•
Monitoreo de procesos en tiempo real con descarga de datos
•
Software propietario de Graco con interfaz fácil de usar
•
Capacidad para almacenar cientos de programas
•
Descarga archivos en formato DXF para una programación rápida
•
Puerto de comunicación para datos de proceso

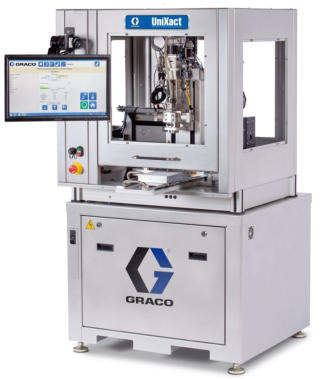

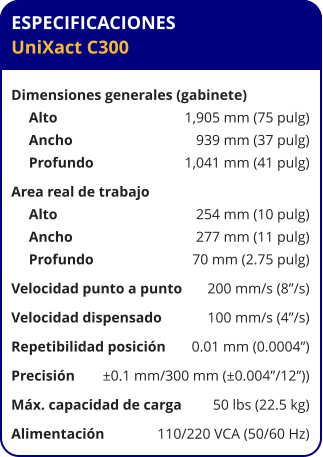

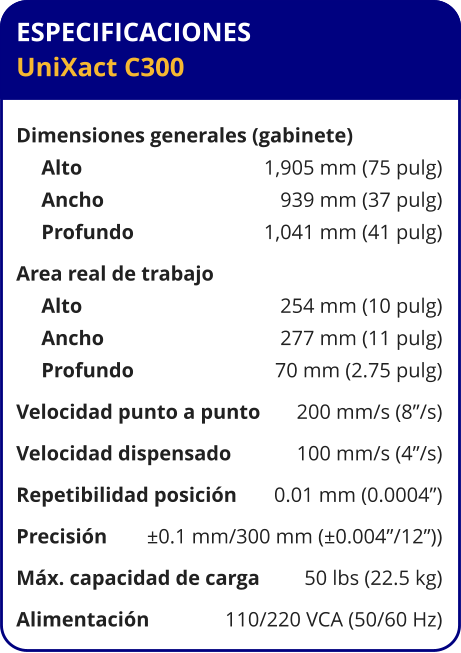

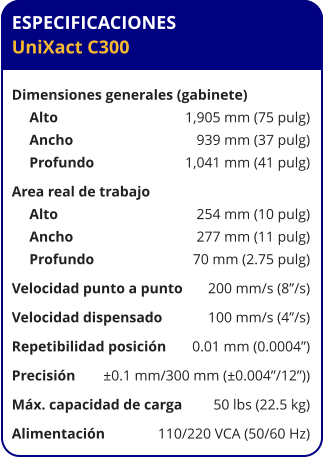

UniXact C300
Funciona con
controlador de
juego

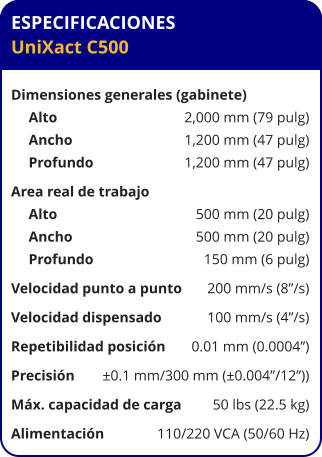

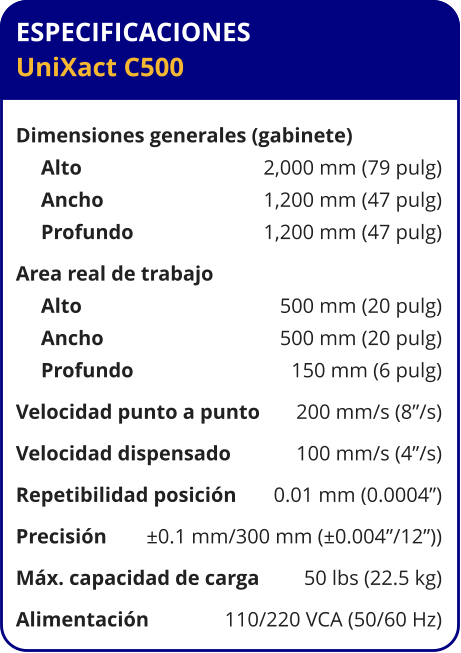

UniXact C500
UniXact - Características

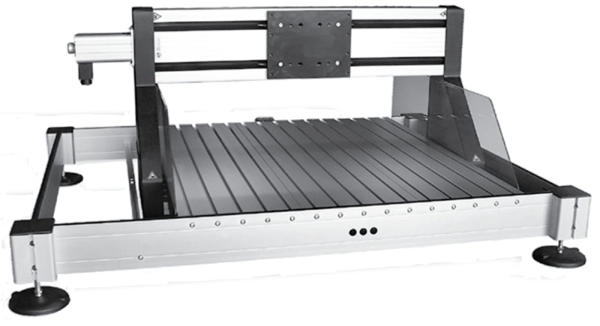

Mesa de movimiento XYZ
con una precisión de
•
±0.1mm/300mm
•
(±.004 pulg/12pulg

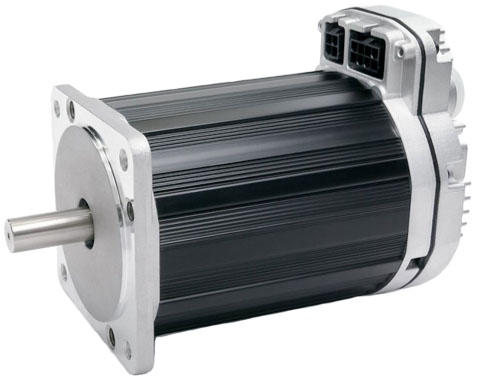

Motor
•
Servomotores sin escobillas que aceptan
paso y dirección como un servo motor
•
Más potencia que un motor paso a paso
•
Sin deslizamiento o pulsos perdidos
•
Amplificadores y codificadores están
incorporados para un cableado
simplificado
•
No hay unidades separadas
•
No se necesitan ajustes o calibraciones en
el campo

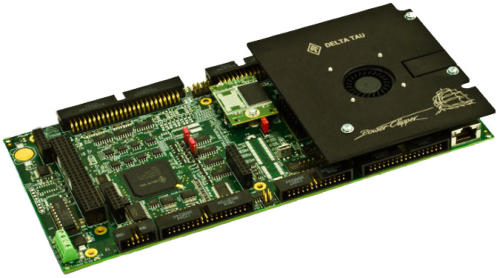

Control de movimiento
•
Controla los motores de los cuatro ejes
(X, Y, Z y θ)
•
Controla todas las E/S procedentes de
la mesa y la válvula
•
Interpreta todas las aplicaciones
frontales a código-G
CPU
•
Windows 10
•
Procesador Intel i3
•
4 GB de RAM
•
120 GB de disco duro de estado sólido
•
Montaje estándar VESA

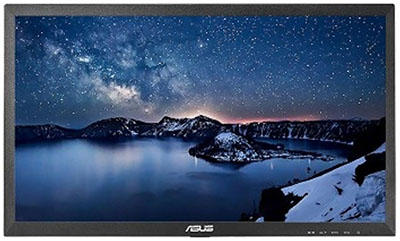

Monitor
•
Monitor de pantalla táctil de 19.5"
•
Montaje estándar VESA
•
Barato para reemplazar si se daña

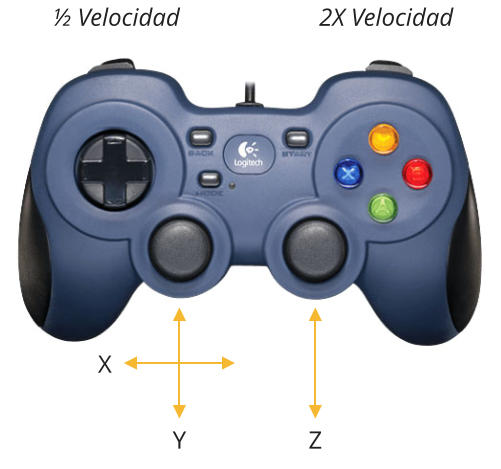

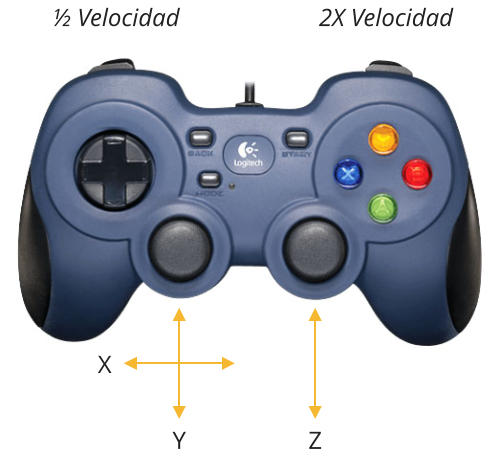

Funciona con controlador de juego
•
Controlador de mano de consola de juego que se
usa en lugar del tradicional mando colgante grande
•
Se pueden asignar los botones a los comandos que
el usuario utiliza con mayor frecuencia para reducir
el tiempo de programación

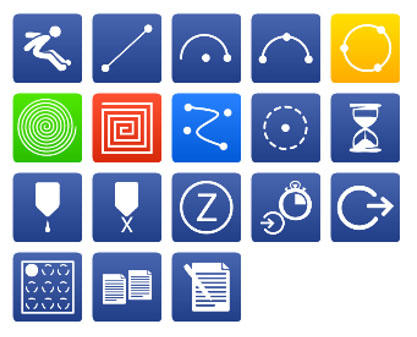

Botones de la pantalla principal

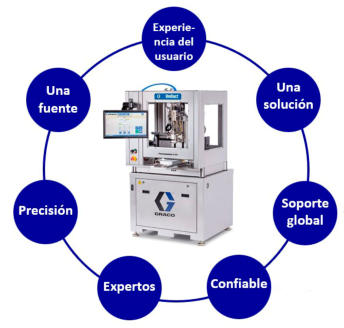

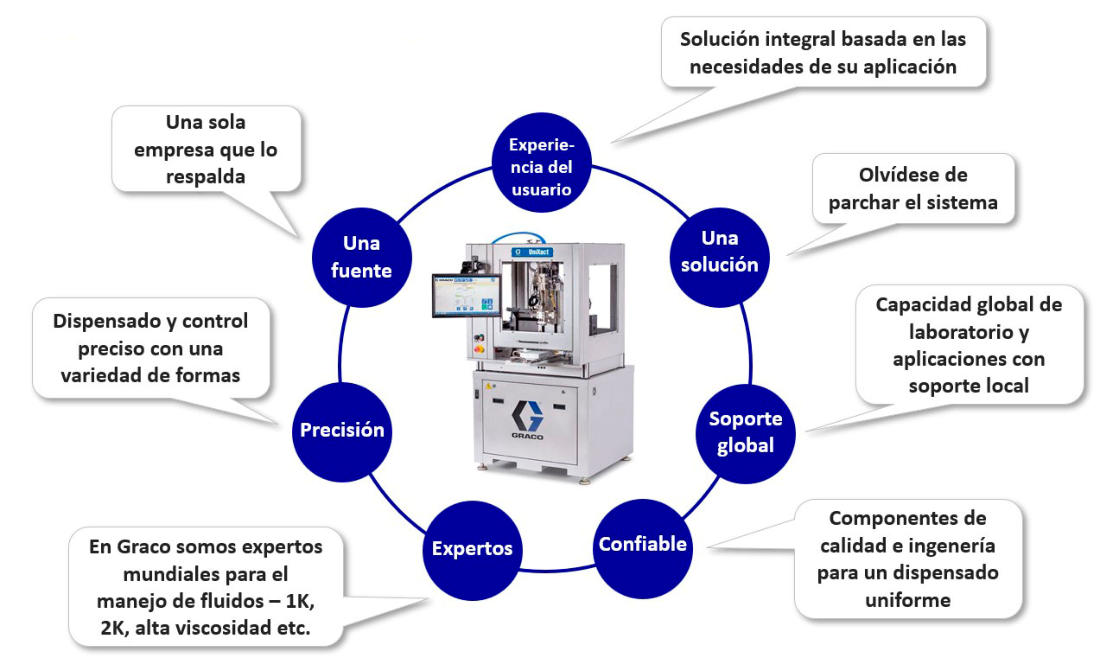

Soluciones integrales de Graco
Nuestro equipo experto de ventas e ingeniería de aplicaciones trabajará con
usted para entender su aplicación específica para diseñar un sistema que mejore
el rendimiento y elimine el riesgo de su proceso de producción. Su solución se
diseñará con su proceso en mente, desarrollado con su entrada y probado en el
laboratorio de Graco. La solución integral incluye no solamene el gabinete
UniXact, sino también los sistemas de suministro, reguladores de fluido, válvulas
dispensadoras 1K y 2K así como el software propietario de Graco.

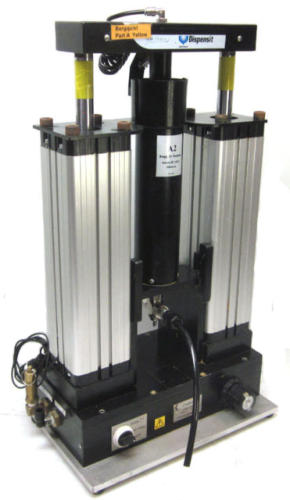

Sistemas de
suministro para
cartuchos o
recipientes
pequeños

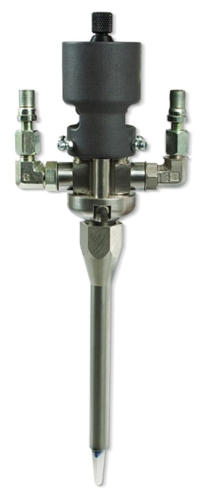

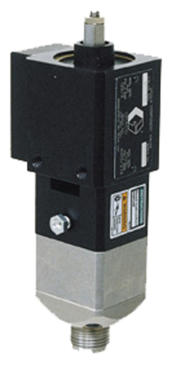

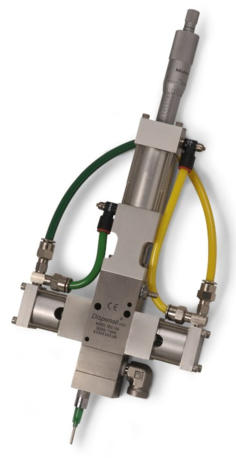

Válvulas
dispensadoras
automáticas
1K y 2K

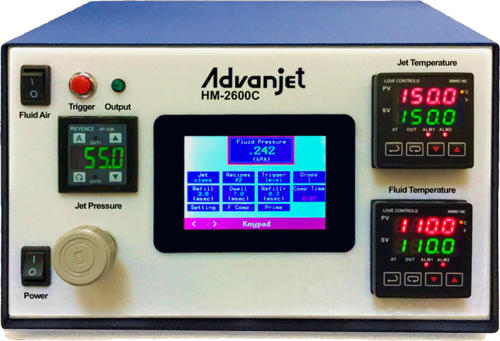

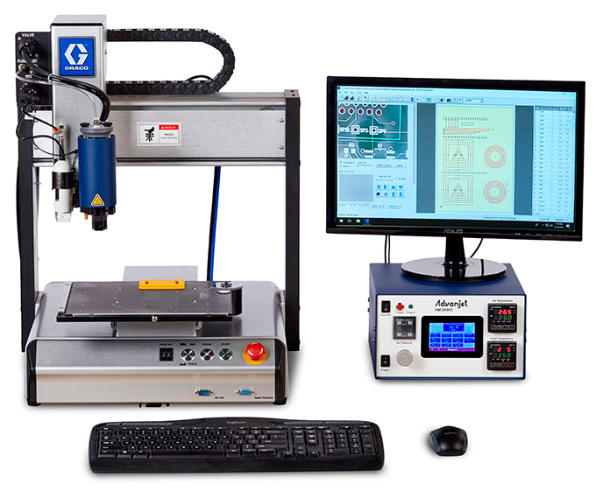

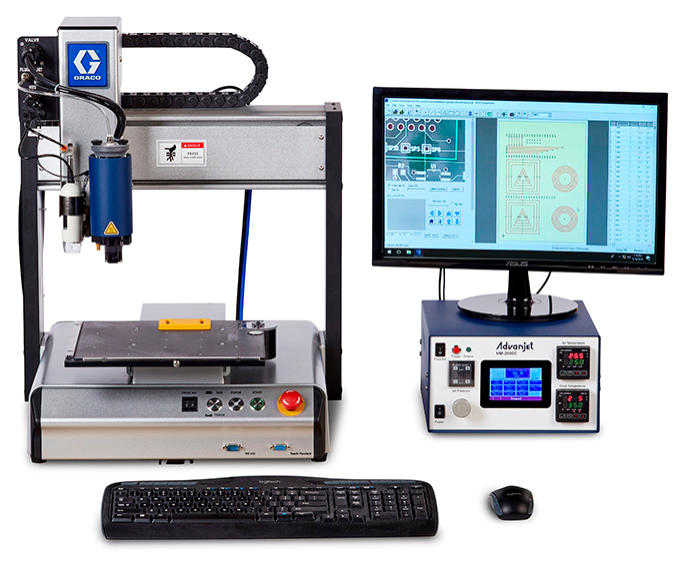

UniXact Serie B
Las soluciones de dispensado de precisión UniXact de Graco proporcionan un
sistema de dispensación totalmente automatizado que combina tecnologías de
dispensado de Graco probadas; software intuitivo y fácil de usar de Graco; y el
movimiento cartesiano XYZ.
CARACTERISTICAS:
•

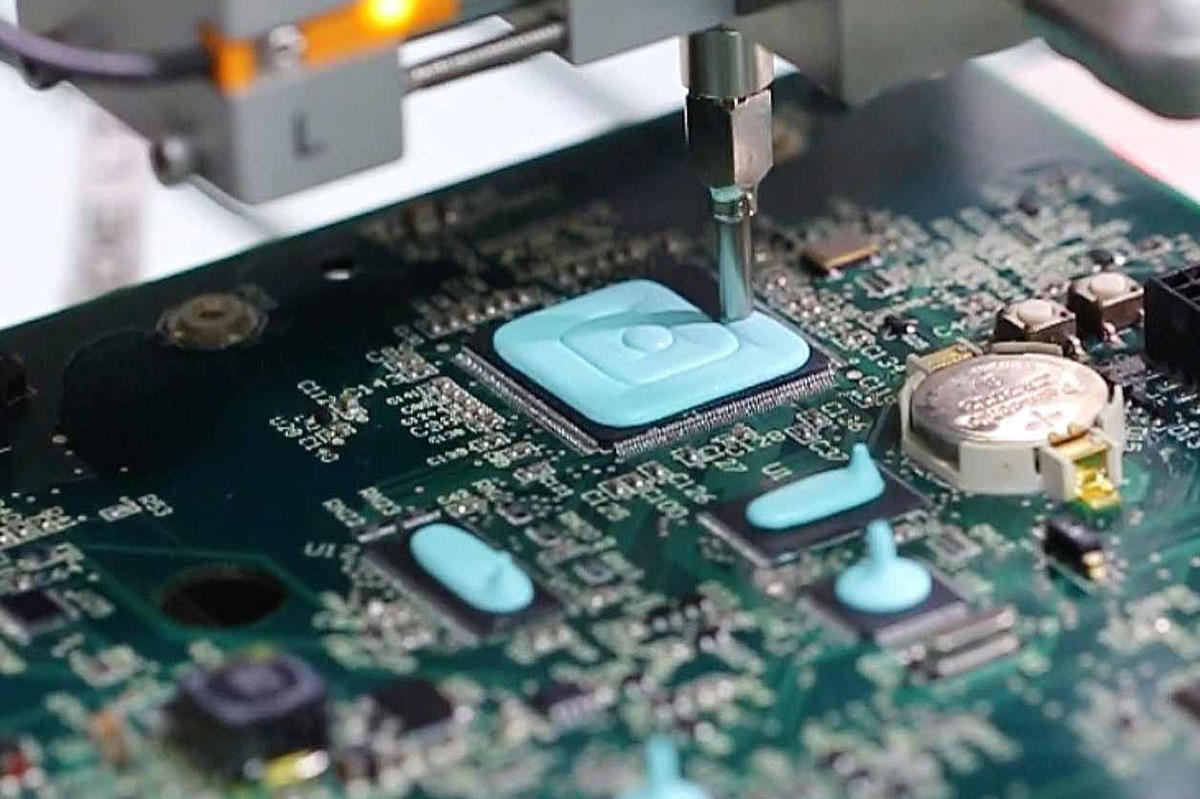

Los sistemas de dispensado de
sobremesa UniXact Serie B proporcionan
el rendimiento y la capacidad necesarios
para el ensamble preciso de productos
electrónicos. Estos sistemas compactos
incluyen todos los controles de proceso
avanzados necesarios para chorros
repetibles y de alta calidad
•

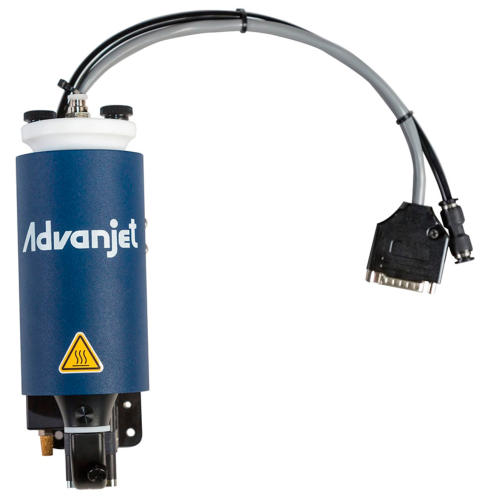

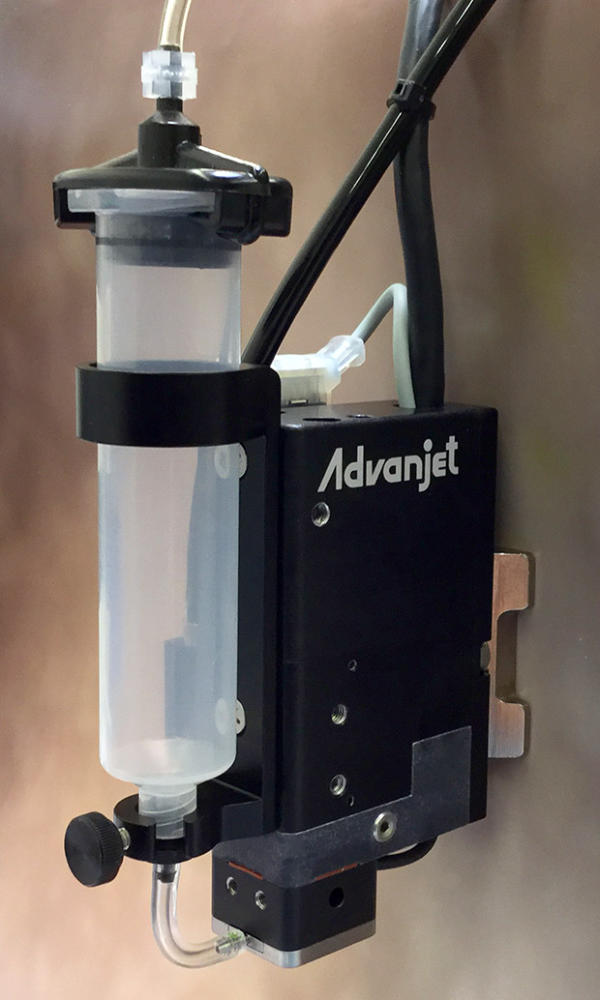

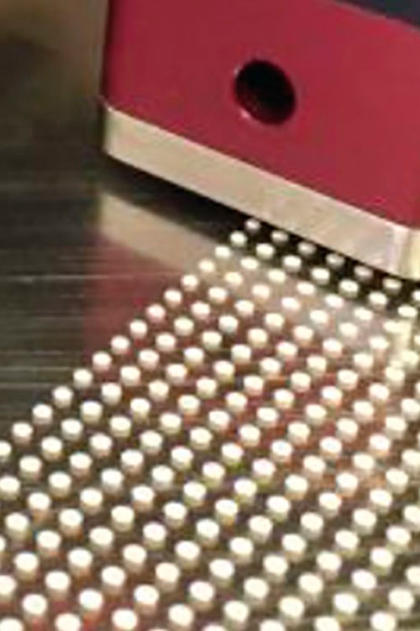

Tecnología de chorro de diafragma sin
contacto
•
Disponible con chorro estándar o hot melt
•
Ideal para materiales de un componente
de viscosidad baja a alta
•
Precisión superior en la consistencia,
repetibilidad y colocación de los depósitos
de material
•
Software fácil de usar
•
Cebado y limpieza del inyector
•
Localización precisa de las piezas con
cámara estándar de alta resolución
•
Parámetros de inyección completamente
programables
Solución integral de dispensado
