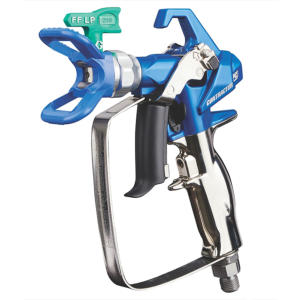

La combinación de la boquilla de pulverización Graco correcta con su pistola de pintar desempeña un papel importante para ayudarlo a crear el acabado profesional que exige su trabajo. La boquilla no solo determina la cantidad de fluido (pintura) que saldrá de la pistola cuando aprieta el gatillo, sino también determina el ancho del abanico de la pistola. A continuación se presentan las distintas boquillas airless que existen, sus tamaños y una explicación de cómo escoger la boquilla correcta de acuerdo a su trabajo.
CAMINO AL ITESO 8900 INTERIOR 1F PARQUE INDUSTRIAL PROLOGIS TLAQUEPAQUE, JALISCO MEXICO, C.P. 45608 TELEFONO: +52 (33) 3122 2021
youtube
facebook
google+
linkedin
twitter
correo
privacidad
mapa de sitio
    

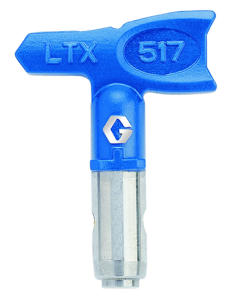

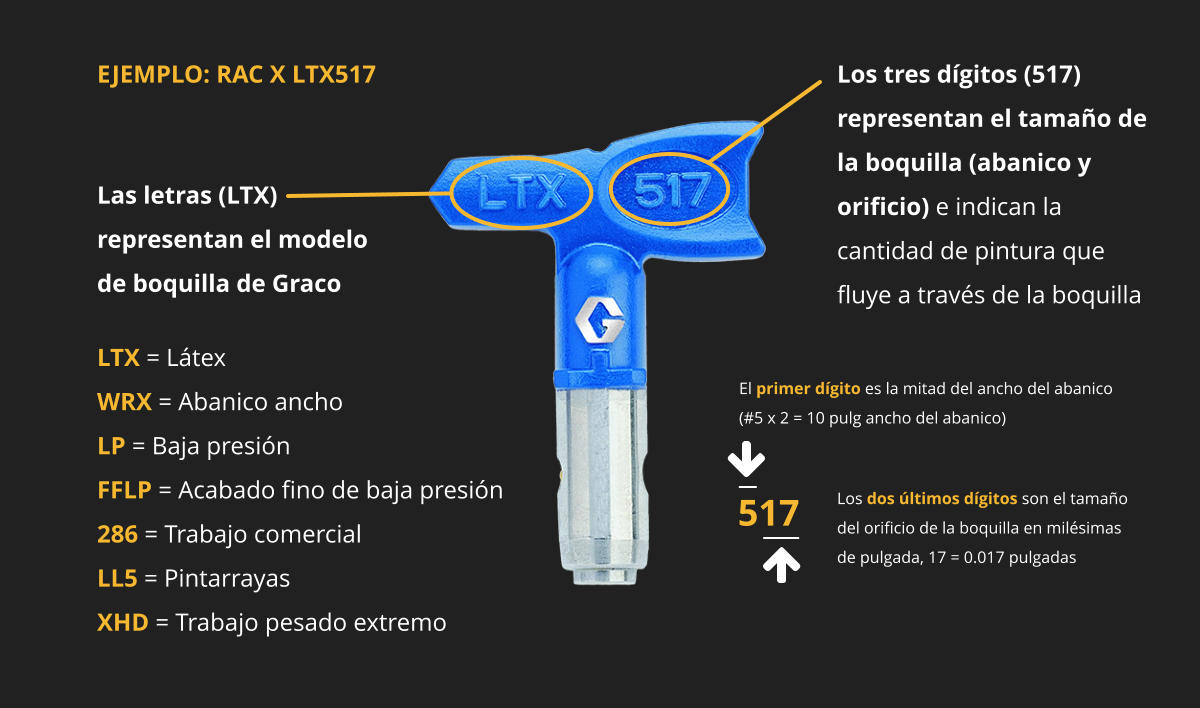

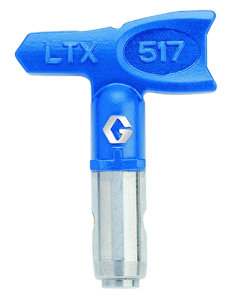

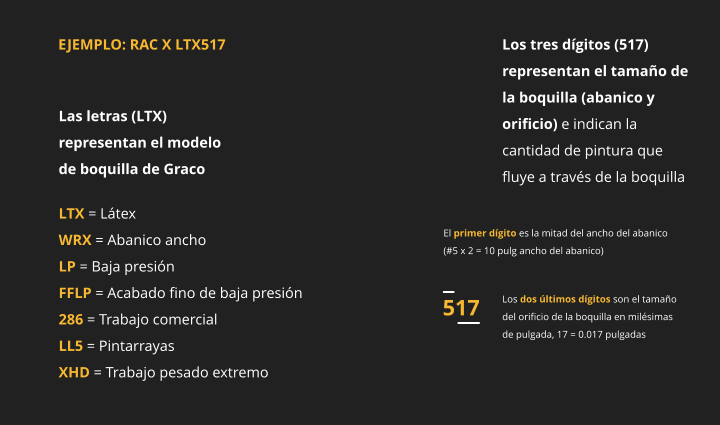

EJEMPLO: RAC X LTX517

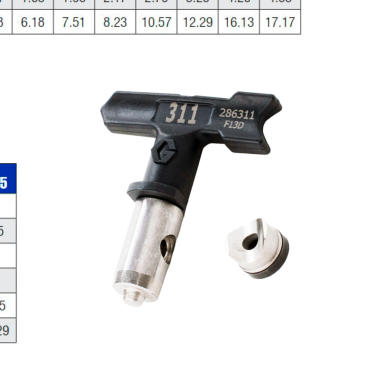

BOQUILLAS AIRLESS REVERSIBLES RAC

COMO ESCOGER LA BOQUILLA AIRLESS CORRECTA

Todas las boquillas de Graco se hacen con carburo de tungsteno de más alto grado, el material mas resistente a la abrasión usado en la fabricación de boquillas de rociado sin aire. Debido a que cada boquilla tienen su propio uso particular en el mercado, Graco ofrece la siguiente selección de boquillas airless:
SELECCIÓN DE BOQUILLAS: DESCIFRANDO EL CODIGO
RAC X WIDERAC RAC X LOW PRESSURE RAC X FINE FINISH RAC 5 LINELAZER RAC XHD RAC 5 RAC X LTX
Número de parte
Aplicaciones típicas
Guarda   correcta

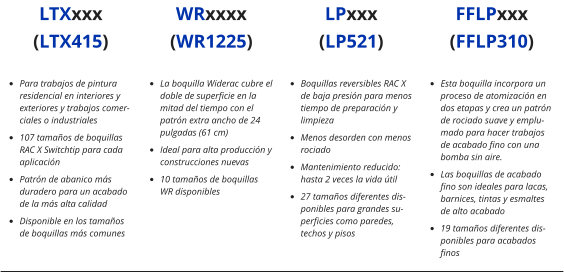

LTXxxx (LTX415)
WRxxxx (WR1225)
LPxxx (LP521)
FFLPxxx (FFLP310)

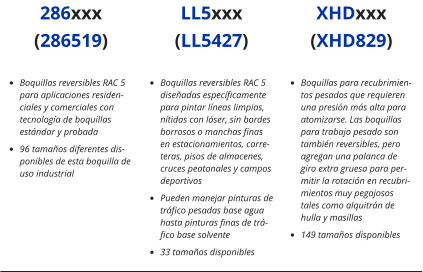

286xxx (286519)
LL5xxx (LL5427)
XHDxxx (XHD829)
Para trabajos de pintura    residencial en interiores y exteriores y trabajos comer- ciales o industriales 107 tamaños de boquillas RAC X Switchtip para cada aplicación Patrón de abanico más     duradero para un acabado de la más alta calidad Disponible en los tamaños de boquillas más comunes

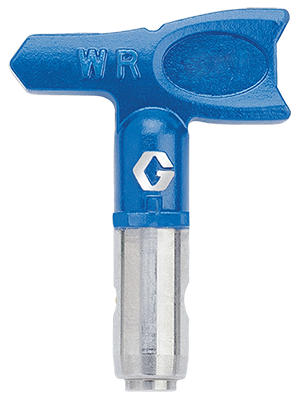

La boquilla Widerac cubre el doble de superficie en la mitad del tiempo con el    patrón extra ancho de 24 pulgadas (61 cm) Ideal para alta producción y construcciones nuevas 10 tamaños de boquillas WR disponibles
Boquillas reversibles RAC X de baja presión para menos tiempo de preparación y limpieza Menos desorden con menos rociado Mantenimiento reducido: hasta 2 veces la vida útil 27 tamaños diferentes dis- ponibles para grandes su- perficies como paredes, techos y pisos
Esta boquilla incorpora un proceso de atomización en dos etapas y crea un patrón de rociado suave y emplu- mado para hacer trabajos de acabado fino con una bomba sin aire. Las boquillas de acabado fino son ideales para lacas, barnices, tintas y esmaltes de alto acabado 19 tamaños diferentes dis- ponibles para acabados finos
Boquillas reversibles RAC 5 para aplicaciones residen- ciales y comerciales con tecnología de boquillas estándar y probada 96 tamaños diferentes dis- ponibles de esta boquilla de uso industrial
Boquillas reversibles RAC 5 diseñadas específicamente para pintar líneas limpias, nítidas con láser, sin bordes borrosos o manchas finas en estacionamientos, carre- teras, pisos de almacenes, cruces peatonales y campos deportivos Pueden manejar pinturas de tráfico pesadas base agua hasta pinturas finas de trá- fico base solvente 33 tamaños disponibles

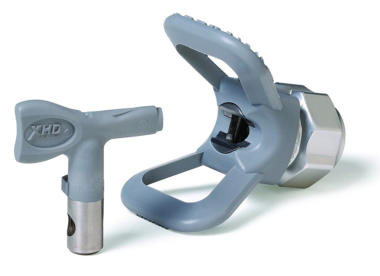

Boquillas para recubrimien- tos pesados que requieren una presión más alta para atomizarse. Las boquillas para trabajo pesado son también reversibles, pero agregan una palanca de giro extra gruesa para per- mitir la rotación en recubri- mientos muy pegajosos tales como alquitrán de hulla y masillas 149 tamaños disponibles
Las letras (LTX) representan el modelo de boquilla de Graco LTX = Látex WRX = Abanico ancho LP = Baja presión FFLP = Acabado fino de baja presión 286 = Trabajo comercial LL5 = Pintarrayas XHD = Trabajo pesado extremo
Los tres dígitos (517) representan el tamaño de la boquilla (abanico y orificio) e indican la cantidad de pintura que fluye a través de la boquilla
El primer dígito es la mitad del ancho del abanico (#5 x 2 = 10 pulg ancho del abanico)
Los dos últimos dígitos son el tamaño del orificio de la boquilla en milésimas de pulgada, 17 = 0.017 pulgadas
517

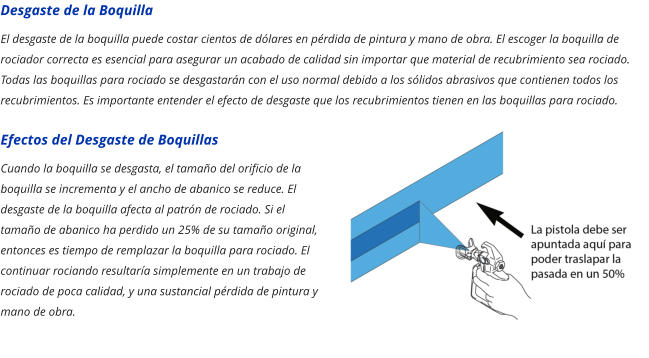

Desgaste de la Boquilla El desgaste de la boquilla puede costar cientos de dólares en pérdida de pintura y mano de obra. El escoger la boquilla de rociador correcta es esencial para asegurar un acabado de calidad sin importar que material de recubrimiento sea rociado. Todas las boquillas para rociado se desgastarán con el uso normal debido a los sólidos abrasivos que contienen todos los recubrimientos. Es importante entender el efecto de desgaste que los recubrimientos tienen en las boquillas para rociado. Efectos del Desgaste de Boquillas Cuando la boquilla se desgasta, el tamaño del orificio de la boquilla se incrementa y el ancho de abanico se reduce. El desgaste de la boquilla afecta al patrón de rociado. Si el tamaño de abanico ha perdido un 25% de su tamaño original, entonces es tiempo de remplazar la boquilla para rociado. El continuar rociando resultaría simplemente en un trabajo de rociado de poca calidad, y una sustancial pérdida de pintura y mano de obra.

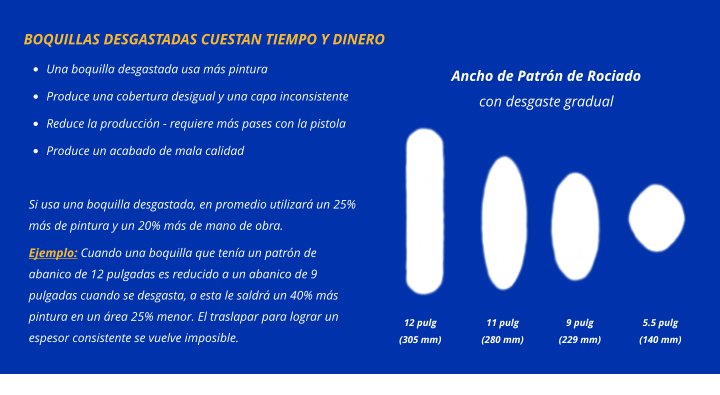

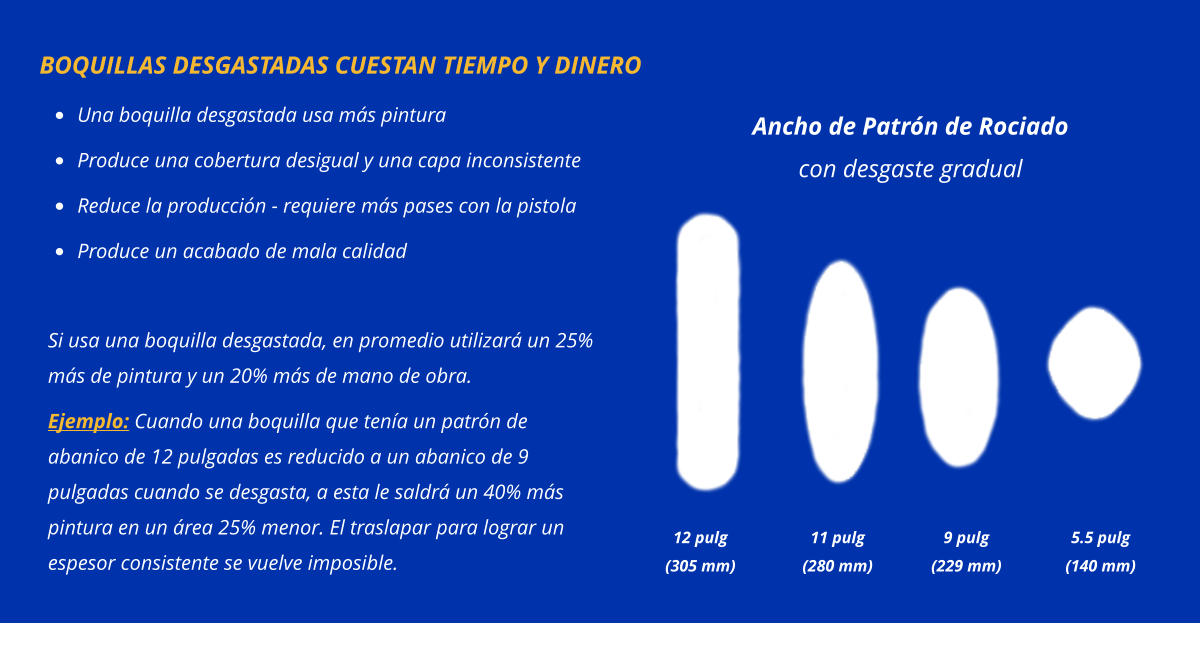

BOQUILLAS DESGASTADAS CUESTAN TIEMPO Y DINERO Una boquilla desgastada usa más pintura Produce una cobertura desigual y una capa inconsistente Reduce la producción - requiere más pases con la pistola Produce un acabado de mala calidad
Si usa una boquilla desgastada, en promedio utilizará un 25% más de pintura y un 20% más de mano de obra. Ejemplo: Cuando una boquilla que tenía un patrón de abanico de 12 pulgadas es reducido a un abanico de 9 pulgadas cuando se desgasta, a esta le saldrá un 40% más pintura en un área 25% menor. El traslapar para lograr un espesor consistente se vuelve imposible.

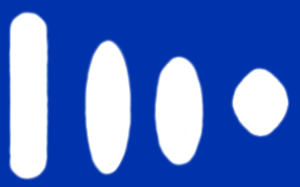

Ancho de Patrón de Rociado con desgaste gradual
12 pulg (305 mm)
11 pulg (280 mm)
9 pulg (229 mm)
5.5 pulg (140 mm)

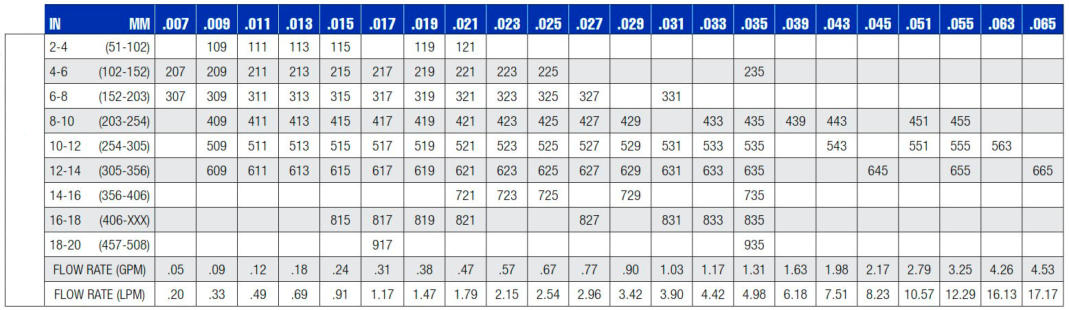

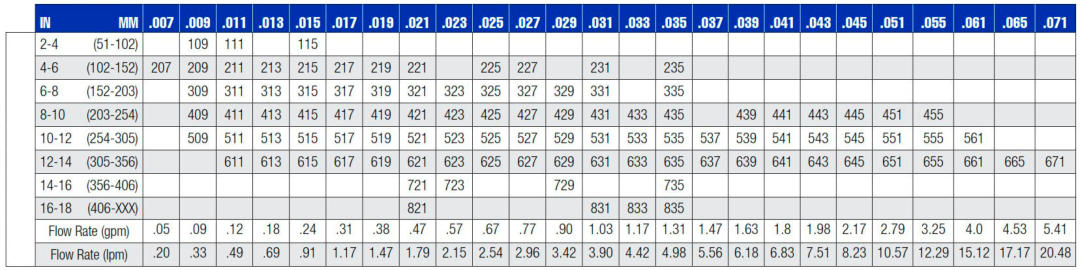

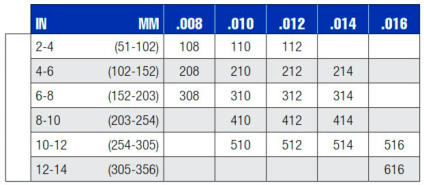

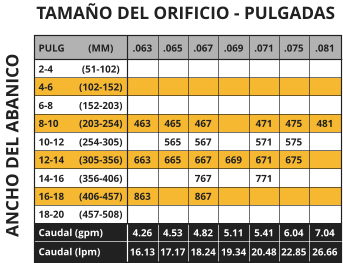

BOQUILLAS AIRLESS REVERSIBLES DISPONIBLES

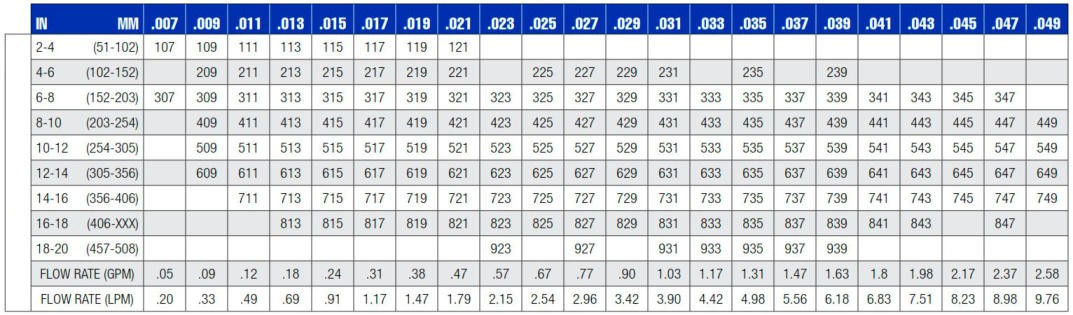

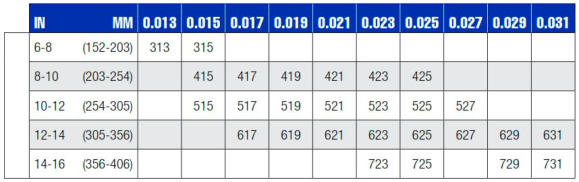

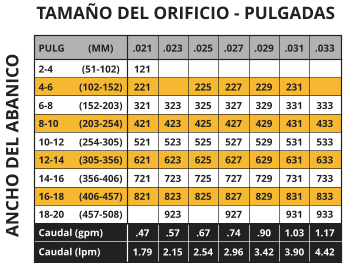

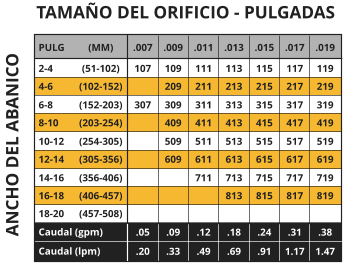

BOQUILLAS RAC X  (LTXxxx)

ANCHO ABANICO

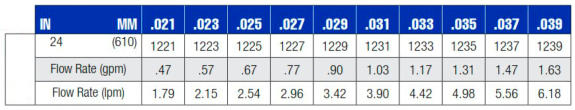

BOQUILLAS WIDERAC RAC X  (WRXxxx)

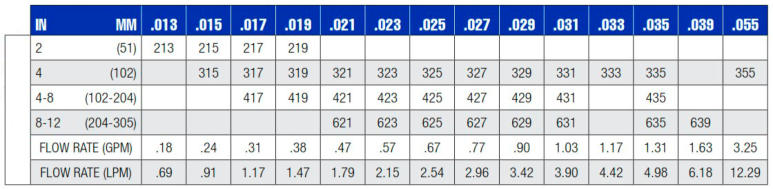

BOQUILLAS FINE FINISH LOW PRESSURE RAC X  (FFLPxxx)

BOQUILLAS LOW PRESSURE RAC X  (LPxxx)

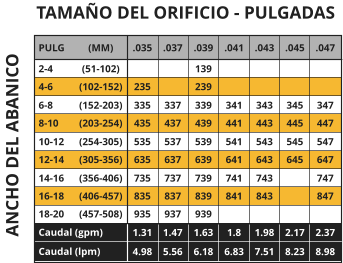

BOQUILLAS RAC 5  (286xxx)

BOQUILLAS RAC 5 PARA PINTARRAYAS  (LL5xxx)

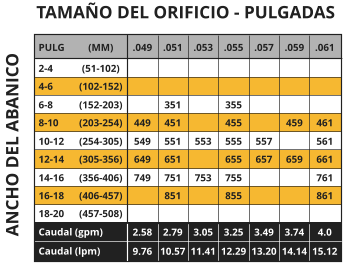

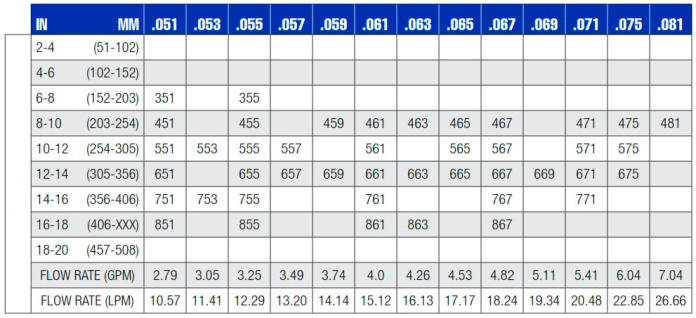

BOQUILLAS XHD DE TRABAJO PESADO  (XHDxxx)

ANCHO ABANICO ANCHO ABANICO ANCHO ABANICO ANCHO ABANICO ANCHO ABANICO ANCHO ABANICO

BOQUILLAS AIRLESS REVERSIBLES DISPONIBLES

TODOS LOS DERECHOS RESERVADOS @ CHAKONG, S.A. DE C.V.
NAVEGACION Y REDES SOCIALES
CHAKONG, S.A. DE C.V.
CAMINO AL ITESO 8900 INTERIOR 1F PARQUE INDUSTRIAL PROLOGIS TLAQUEPAQUE, JALISCO MÉXICO, C.P. 45608 TEL. +52 (33) 3122 2021
youtube
facebook
google+
linkedin
twitter
correo
privacidad
mapa de sitio
    

COMO ESCOGER LA BOQUILLA AIRLESS CORRECTA

La combinación de la boquilla de pulverización Graco correcta con su pistola de pintar desempeña un papel importante para ayudarlo a crear el acabado profesional que exige su trabajo. La boquilla no solo determina la cantidad de fluido (pintura) que saldrá de la pistola cuando aprieta el gatillo, sino también determina el ancho del abanico de la pistola. A continuación se presentan las distintas boquillas airless que existen, sus tamaños y una explicación de cómo escoger la boquilla correcta de acuerdo a su trabajo.

BOQUILLAS AIRLESS REVERSIBLES RAC

Todas las boquillas de Graco se hacen con carburo de tungsteno de más alto grado, el material mas resistente a la abrasión usado en la fabricación de boquillas de rociado sin aire. Debido a que cada boquilla tienen su propio uso particular en el mercado, Graco ofrece la siguiente selección de boquillas airless:
RAC X WIDERAC
RAC X LOW PRESSURE
RAC X FINE FINISH
RAC X LTX
LTXxxx (LTX415)
WRxxxx (WR1225)
LPxxx (LP521)
FFLPxxx (FFLP310)
Para trabajos de pintura    residencial en interiores y exteriores y trabajos comer- ciales o industriales 107 tamaños de boquillas RAC X Switchtip para cada aplicación Patrón de abanico más     duradero para un acabado de la más alta calidad Disponible en los tamaños de boquillas más comunes
La boquilla Widerac cubre el doble de superficie en la mitad del tiempo con el    patrón extra ancho de 24 pulgadas (61 cm) Ideal para alta producción y construcciones nuevas 10 tamaños de boquillas WR disponibles
Boquillas reversibles RAC X de baja presión para menos tiempo de preparación y limpieza Menos desorden con menos rociado Mantenimiento reducido: hasta 2 veces la vida útil 27 tamaños diferentes dis- ponibles para grandes su- perficies como paredes, techos y pisos
Esta boquilla incorpora un proceso de atomización en dos etapas y crea un patrón de rociado suave y emplu- mado para hacer trabajos de acabado fino con una bomba sin aire. Las boquillas de acabado fino son ideales para lacas, barnices, tintas y esmaltes de alto acabado 19 tamaños diferentes dis- ponibles para acabados finos
RAC 5 LINELAZER
RAC XHD
RAC 5
Boquillas reversibles RAC 5 para aplicaciones residen- ciales y comerciales con tecnología de boquillas estándar y probada 96 tamaños diferentes dis- ponibles de esta boquilla de uso industrial
Boquillas reversibles RAC 5 diseñadas específicamente para pintar líneas limpias, nítidas con láser, sin bordes borrosos o manchas finas en estacionamientos, carre- teras, pisos de almacenes, cruces peatonales y campos deportivos Pueden manejar pinturas de tráfico pesadas base agua hasta pinturas finas de trá- fico base solvente 33 tamaños disponibles
Boquillas para recubrimien- tos pesados que requieren una presión más alta para atomizarse. Las boquillas para trabajo pesado son también reversibles, pero agregan una palanca de giro extra gruesa para per- mitir la rotación en recubri- mientos muy pegajosos tales como alquitrán de hulla y masillas 149 tamaños disponibles
286xxx (286519)
LL5xxx (LL5427)
XHDxxx (XHD829)

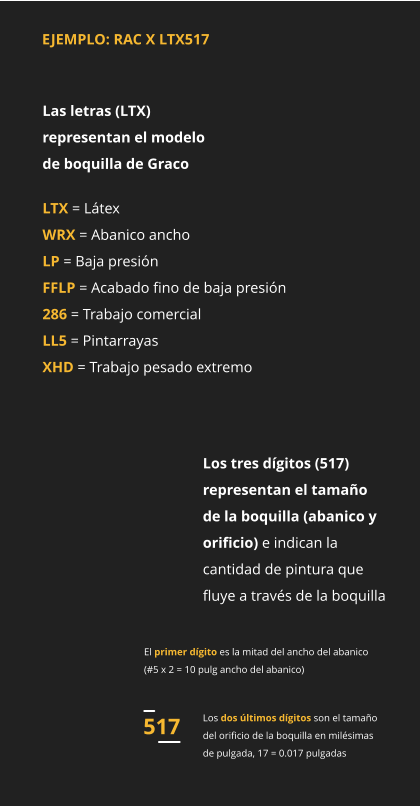

EJEMPLO: RAC X LTX517
SELECCIÓN DE BOQUILLAS: DESCIFRANDO EL CODIGO
Los tres dígitos (517) representan el tamaño de la boquilla (abanico y orificio) e indican la cantidad de pintura que fluye a través de la boquilla
El primer dígito es la mitad del ancho del abanico (#5 x 2 = 10 pulg ancho del abanico)
Los dos últimos dígitos son el tamaño del orificio de la boquilla en milésimas de pulgada, 17 = 0.017 pulgadas
517
Las letras (LTX) representan el modelo de boquilla de Graco LTX = Látex WRX = Abanico ancho LP = Baja presión FFLP = Acabado fino de baja presión 286 = Trabajo comercial LL5 = Pintarrayas XHD = Trabajo pesado extremo
Desgaste de la Boquilla El desgaste de la boquilla puede costar cientos de dólares en pérdida de pintura y mano de obra. El escoger la boquilla de rociador correcta es esencial para asegurar un acabado de calidad sin importar que material de recubrimiento sea rociado. Todas las boquillas para rociado se desgastarán con el uso normal debido a los sólidos abrasivos que contienen todos los recubrimientos. Es importante entender el efecto de desgaste que los recubrimientos tienen en las boquillas para rociado. Efectos del Desgaste de Boquillas Cuando la boquilla se desgasta, el tamaño del orificio de la boquilla se incrementa y el ancho de abanico se reduce. El desgaste de la boquilla afecta al patrón de rociado. Si el tamaño de abanico ha perdido un 25% de su tamaño original, entonces es tiempo de remplazar la boquilla para rociado. El continuar rociando resultaría simplemente en un trabajo de rociado de poca calidad, y una sustancial pérdida de pintura y mano de obra.
BOQUILLAS DESGASTADAS CUESTAN TIEMPO Y DINERO Una boquilla desgastada usa más pintura Produce una cobertura desigual y una capa inconsistente Reduce la producción - requiere más pases con la pistola Produce un acabado de mala calidad
Si usa una boquilla desgastada, en promedio utilizará un 25% más de pintura y un 20% más de mano de obra. Ejemplo: Cuando una boquilla que tenía un patrón de abanico de 12 pulgadas es reducido a un abanico de 9 pulgadas cuando se desgasta, a esta le saldrá un 40% más pintura en un área 25% menor. El traslapar para lograr un espesor consistente se vuelve imposible.
Ancho de Patrón de Rociado con desgaste gradual
12 pulg (305 mm)
11 pulg (280 mm)
9 pulg (229 mm)
5.5 pulg (140 mm)

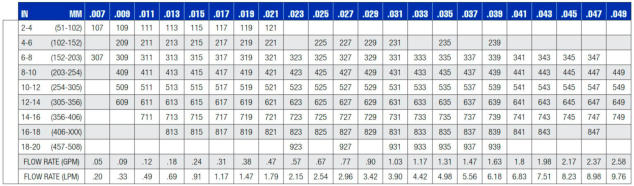

BOQUILLAS RAC X  (LTXxxx)

ANCHO ABANICO

BOQUILLAS WIDERAC RAC X  (WRXxxx)

BOQUILLAS FINE FINISH LOW PRESSURE RAC X  (FFLPxxx)

BOQUILLAS LOW PRESSURE RAC X  (LPxxx)

BOQUILLAS RAC 5  (286xxx)

BOQUILLAS RAC 5 PARA PINTARRAYAS  (LL5xxx)

BOQUILLAS XHD DE TRABAJO PESADO  (XHDxxx)

ANCHO ABANICO ANCHO ABANICO ANCHO ABANICO ANCHO ABANICO ANCHO ABANICO ANCHO ABANICO

BOQUILLAS AIRLESS REVERSIBLES

TODOS LOS DERECHOS RESERVADOS @ CHAKONG
NAVEGACION Y REDES SOCIALES

BOQUILLAS

AIRLESS

youtube
facebook
google+
linkedin
twitter
correo
privacidad
mapa de sitio
    

BOQUILLAS AIRLESS

REVERSIBLES RAC

La combinación de la boquilla de pulverización Graco correcta con su pistola de pintar desempeña un papel importante para ayudarlo a crear el acabado profesional que exige su trabajo. La boquilla no solo determina la cantidad de fluido (pintura) que saldrá de la pistola cuando aprieta el gatillo, sino también determina el ancho del abanico de la pistola.
Todas las boquillas de Graco se hacen con carburo de tungsteno de más alto grado, el material mas resistente a la abrasión usado en la fabricación de boquillas de rociado sin aire. Debido a que cada boquilla tienen su propio uso particular en el mercado, Graco ofrece la siguiente selección de boquillas airless:
RAC X WIDERAC
RAC X LTX
LTXxxx (LTX415)
WRxxxx (WR1225)
Para trabajos de pintura    residencial en interiores y exteriores y trabajos comer- ciales o industriales 107 tamaños de boquillas RAC X Switchtip para cada aplicación Patrón de abanico más     duradero para un acabado de la más alta calidad Disponible en los tamaños de boquillas más comunes
La boquilla Widerac cubre el doble de superficie en la mitad del tiempo con el    patrón extra ancho de 24 pulgadas (61 cm) Ideal para alta producción y construcciones nuevas 10 tamaños de boquillas WR disponibles
RAC X LOW PRESSURE
RAC X FINE FINISH
LPxxx (LP521)
FFLPxxx (FFLP310)
Boquillas reversibles RAC X de baja presión para menos tiempo de preparación y limpieza Menos desorden con menos rociado Mantenimiento reducido: hasta 2 veces la vida útil 27 tamaños diferentes dis- ponibles para grandes su- perficies como paredes, techos y pisos
Esta boquilla incorpora un proceso de atomización en dos etapas y crea un patrón de rociado suave y emplu- mado para hacer trabajos de acabado fino con una bomba sin aire. Las boquillas de acabado fino son ideales para lacas, barnices, tintas y esmaltes de alto acabado 19 tamaños diferentes dis- ponibles para acabados finos
RAC 5 LINELAZER
RAC 5
Boquillas reversibles RAC 5 para aplicaciones residen- ciales y comerciales con tecnología de boquillas estándar y probada 96 tamaños diferentes dis- ponibles de esta boquilla de uso industrial
Boquillas reversibles RAC 5 diseñadas específicamente para pintar líneas limpias, nítidas con láser, sin bordes borrosos o manchas finas en estacionamientos, carre- teras, pisos de almacenes, cruces peatonales y campos deportivos Pueden manejar pinturas de tráfico pesadas base agua hasta pinturas finas de trá- fico base solvente 33 tamaños disponibles
286xxx (286519)
LL5xxx (LL5427)
RAC XHD
Boquillas para recubrimien- tos pesados que requieren una presión más alta para atomizarse. Las boquillas para trabajo pesado son también reversibles, pero agregan una palanca de giro extra gruesa para per- mitir la rotación en recubri- mientos muy pegajosos tales como alquitrán de hulla y masillas 149 tamaños disponibles
XHDxxx (XHD829)
SELECCIÓN DE BOQUILLAS: DESCIFRANDO EL CODIGO
EJEMPLO: RAC X LTX517
Las letras (LTX) representan el modelo de boquilla de Graco LTX = Látex WRX = Abanico ancho LP = Baja presión FFLP = Acabado fino de baja presión 286 = Trabajo comercial LL5 = Pintarrayas XHD = Trabajo pesado extremo
Los tres dígitos (517) representan el tamaño    de la boquilla (abanico y orificio) e indican la cantidad de pintura que fluye a través de la boquilla
El primer dígito es la mitad del ancho del abanico (#5 x 2 = 10 pulg ancho del abanico)
Los dos últimos dígitos son el tamaño del orificio de la boquilla en milésimas de pulgada, 17 = 0.017 pulgadas
517
Desgaste de la Boquilla El desgaste de la boquilla puede costar cientos de dólares en pérdida de pintura y mano de obra. El escoger la boquilla de rociador correcta es esencial para asegurar un acabado de calidad sin importar que material de recubrimiento sea rociado. Todas las boquillas para rociado se desgastarán con el uso normal debido a los sólidos abrasivos que contienen todos los recubrimientos. Es importante entender el efecto de desgaste que los recubrimientos tienen en las boquillas para rociado. Efectos del Desgaste de Boquillas Cuando la boquilla se desgasta, el tamaño del orificio de la boquilla se incrementa y el ancho de abanico se reduce. El desgaste de la boquilla afecta al patrón de rociado. Si el tamaño de abanico ha perdido un 25% de su tamaño original, entonces es tiempo de remplazar la boquilla para rociado. El continuar rociando resultaría simplemente en un trabajo de rociado de poca calidad, y una sustancial pérdida de pintura y mano de obra.
BOQUILLAS DESGASTADAS CUESTAN TIEMPO Y DINERO Una boquilla desgastada usa más pintura Produce una cobertura desigual y una capa inconsistente Reduce la producción - requiere más pases con la pistola Produce un acabado de mala calidad
Ancho de Patrón de Rociado con desgaste gradual
12 pulg (305 mm)
11 pulg (280 mm)
9 pulg (229 mm)
5.5 pulg (140 mm)
Si usa una boquilla desgastada, en promedio utilizará un    25% más de pintura y un 20% más de mano de obra. Ejemplo: Cuando una boquilla que tenía un patrón de abanico de 12 pulgadas es reducido a un abanico de 9 pulgadas cuando se desgasta, a esta le saldrá un 40% más pintura en un área 25% menor. El traslapar para lograr un espesor consistente se vuelve imposible.

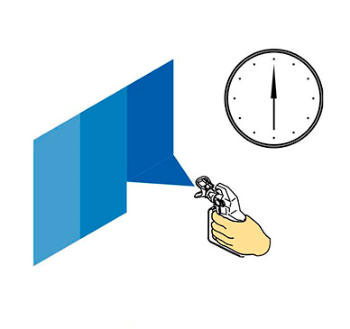

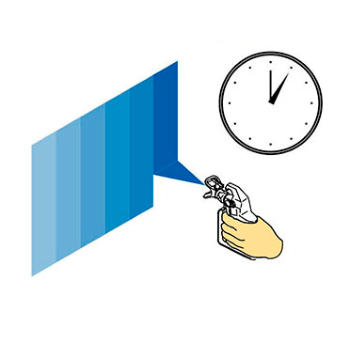

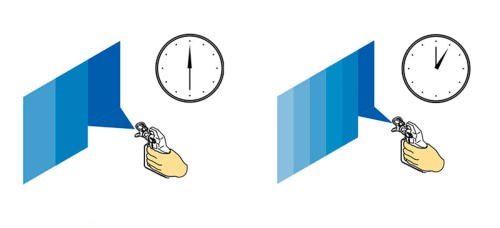

Ahorro de tiempo con la boquilla WIDERAC
.007 107  307       .05 .20 .009 109 209 309 409 509 609    .09 .33 .011 111 211 311 411 511 611 711   .12 .49 .013 113 213 313 413 513 613 713 813  .18 .69 .015 115 215 315 415 515 615 715 815  .24 .91 .017 117 217 317 417 517 617 717 817  .31 1.17 .019 119 219 319 419 519 619 719 819  .38 1.47 PULG 2-4 4-6 6-8 8-10 10-12 12-14 14-16 16-18 18-20 Caudal (gpm) Caudal (lpm) (MM) (51-102) (102-152) (152-203) (203-254) (254-305) (305-356) (356-406) (406-457) (457-508) TAMAÑO DEL ORIFICIO - PULGADAS ANCHO DEL ABANICO PULG 2-4 4-6 6-8 8-10 10-12 12-14 14-16 16-18 18-20 Caudal (gpm) Caudal (lpm) (MM) (51-102) (102-152) (152-203) (203-254) (254-305) (305-356) (356-406) (406-457) (457-508) TAMAÑO DEL ORIFICIO - PULGADAS ANCHO DEL ABANICO .021 121 221 321 421 521 621 721 821  .47 1.79 .023   323 423 523 623 723 823 923 .57 2.15 .025  225 325 425 525 625 725 825  .67 2.54 .027  227 327 427 527 627 727 827 927 .74 2.96 .029  229 329 429 529 629 729 829  .90 3.42 .031  231 331 431 531 631 731 831 931 1.03 3.90 .033   333 433 533 633 733 833 933 1.17 4.42 PULG 2-4 4-6 6-8 8-10 10-12 12-14 14-16 16-18 18-20 Caudal (gpm) Caudal (lpm) (MM) (51-102) (102-152) (152-203) (203-254) (254-305) (305-356) (356-406) (406-457) (457-508) TAMAÑO DEL ORIFICIO - PULGADAS ANCHO DEL ABANICO .035  235 335 435 535 635 735 835 935 1.31 4.98 .037   337 437 537 637 737 837 937 1.47 5.56 .039 139 239 339 439 539 639 739 839 939 1.63 6.18 .041   341 441 541 641 741 841  1.8 6.83 .043   343 443 543 643 743 843  1.98 7.51 .045   345 445 545 645    2.17 8.23 .047   347 447 547 647 747 847  2.37 8.98 PULG 2-4 4-6 6-8 8-10 10-12 12-14 14-16 16-18 18-20 Caudal (gpm) Caudal (lpm) (MM) (51-102) (102-152) (152-203) (203-254) (254-305) (305-356) (356-406) (406-457) (457-508) TAMAÑO DEL ORIFICIO - PULGADAS ANCHO DEL ABANICO .049    449 549 649 749   2.58 9.76 .051   351 451 551 651 751 851  2.79 10.57 .053     553  753   3.05 11.41 .055   355 455 555 655 755 855  3.25 12.29 .057     557 657    3.49 13.20 .059    459  659    3.74 14.14 .061    461 561 661 761 861  4.0 15.12 PULG 2-4 4-6 6-8 8-10 10-12 12-14 14-16 16-18 18-20 Caudal (gpm) Caudal (lpm) (MM) (51-102) (102-152) (152-203) (203-254) (254-305) (305-356) (356-406) (406-457) (457-508) TAMAÑO DEL ORIFICIO - PULGADAS ANCHO DEL ABANICO .063    463  663  863  4.26 16.13 .065    465 565 665    4.53 17.17 .067    467 567 667 767 867  4.82 18.24 .069      669    5.11 19.34 .071    471 571 671 771   5.41 20.48 .075    475 575 675    6.04 22.85 .081    481      7.04 26.66
